公安消防應急指揮調度系統解決方案
- 作者：
- 瀏覽數：7719
- 發表時間：2018-05-21
一、概述
《公安消防應急指揮調度系統研制》項目是由省公安消防總隊在2012年聯合申請的公安部應用創新計劃項目，項目周期為2年。該項目專門針對應消防急指揮調度需求研制頭盔式電臺等相關設備，構成了一個完整的消防調度系統解決方案 并在省內的多個消防中隊搭建了試驗網，進行了現場測試驗證，獲得了良好的實際應用。
1、應急指揮調度系統建設需要
隨著我國應急救援體系的發展除擔負著滅火和搶險救援任務消防部隊廣泛參與到社會救助和自然災害、事故災難、社會安全事件等公共突發事件的應急救援處置中，并逐步成為城市主要的應急救援力量。為了能更好的履行職責! 應完善應急救援體系建設，通信系統的建設起著至關重要的作用。消防通信是消防部隊開展滅火救援行動的根本保障，是未來城市應急救援體系中信息通信的主要組成部分。加強應急救援體系中通信系統的建設已成為消防部隊迫在眉睫的重大任務，這不僅具有明顯的經濟效益，而且具有非常重要的社會效益，對于保護人民生命財產安全具有重要意義。
2、專業移動通信的技術演進
隨著我國經濟的快速發展，專業無線通信的需要越來越廣泛，人們對無線通信的質量也有更高的要求。目前大量使用的專業無線通信領域中的對講機及轉信臺產品仍太多采用模擬通信技術，這與公眾無線通信在十幾年之前就已廣泛采用數字通信技術形成鮮明對比。究其原因，主要在于模擬對講機及轉信臺產品在過去已能滿足人們對專業對講功能的大部分需求。但是，隨著信息化時代的發展，人們?nèi)找嫫惹械匾髮χv機具有諸如語音加密、數據傳輸、遠程監控、聯合調度等功能，而且要求進一步提高無線頻譜的利用率(信道間隔由過去的25kHz到現在的12.5kHz以及6.25kHz）數字通信技術在對講機及轉信臺等相關產品的應用也就迫在眉睫了。數字技術已經開始推動專業無線通信的變革步伐，數字化通信已經成為發展趨勢。
特別是，根結工業和信息化部在2009年12月12日發布的《工業和信息化部關于150MHz400MHz頻段專用對講機頻率規劃和使用管理有關事宜的通知》(稱為"666號文件" )，我國自2011年1月1日起， 停止對該頻段內模擬對講機設備的型號核準，并自2010年1月1日起的6年內完成模擬對講機向數字對講機的過渡同時規定"150MHz,400MHz專用對講機信道間隔自25kHz調整為12.5kHz，每信道可安排或兩個時隙。這意味著， 專業移動通信領雄"模擬轉數字"的歷史趨勢開啟已經勢不可擋。
正是基于這科技術發展及市場需求，消防總隊與公司聯合研發了基于我國公安部《警用數字集軍車(PDT)通信系統》的消防應急指揮調度系統解決方案。該系統采用公司自主研發的雙時限PDT數字通信技術，具有完全的自主知識產權，可為消防行業客戶提供完整的消防應急指揮調度系統筋決方案。該解決方案由頭盔式電臺、頭盔式通訊員電臺、手拷式電臺、便攜式中轉臺、固定式中轉臺、車載指指揮臺、多功能遠程指揮調度中心等設備構成，可滿足消防、公安、軍隊、林業、電力等需要應急指揮調度的行業需求。
二、PDT應急指揮系統解決方案
《警用數字集軍車(PDT)通信系統》標準是具有中國自主知識產權的集群通信標準，該標準充分考慮了中國國情對國際上的成熟標準技術( 如TETRA、P25、DMR、MPT1327 等) 進行了借鑒及創新設計，遵循高性價比、安全保密、大區制、可擴展和向后兼容等原則，有效的解決了多種應急通信網融合通信的問題?；赑DT技術的消防應急指揮調度系統主要由頭盔式電臺、頭盔式通訊員電臺、手拷式電臺、便攜式中轉臺、固定式中轉臺、車載指指揮臺、多功能遠程指揮調度中心等設備構成。
以下我們對基于PDT的消防應急指揮調度系統的主要應用解決方案及方案優勢進行描述。
1、解決方案

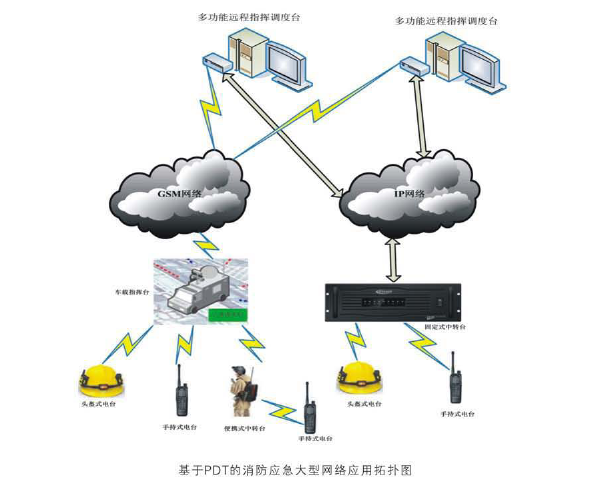

大型集群同方案
該解決方案是一個由多個小型系統組成的大型集群網絡，由頭盔式電臺、頭盔式通訊員電臺、手拷式電臺、便攜式中轉臺、固定式中轉臺、車載指指揮臺、多功能遠程指揮調度中心等設備構成。小型系統通過中轉臺進行中轉，配合手持電臺、頭盔式電臺、車載指揮臺等設備組成專網通信網絡，各個小型系統可通過GSM公網互聯，或通過IP鏈路實現大型系統的互聯。
小型集群同方案
該解決方案主要針對組網規模小，對系統功能要求簡單的客戶群體。該網絡由中轉設備和通信終端組成。用戶可以根據實際情況增加便攜式中轉設備，從而有效擴大覆蓋范圍。

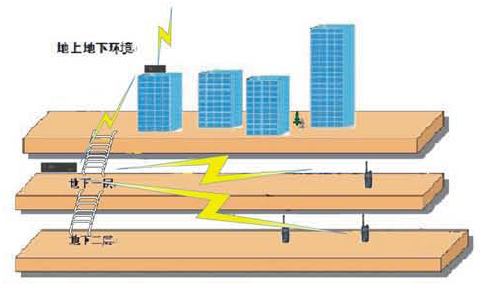

盲區信號號補盲償案
補盲的方案是基于固定式中轉臺和便攜式中轉臺配合使用的解決方案。固定式中轉臺安裝在建筑群的主體部分，主要用于室外信號覆蓋；同時也可用于室內分布系統，解決室內信號弱或沒有信號的問題。在應急指揮調度中，常將便攜式中轉臺用做室內信號覆蓋，效果良好。
該方案適用于大型商場、樓宇密集區域、網絡覆蓋邊緣、地下商場或停車場、隧道等存在信號盲區的建筑。

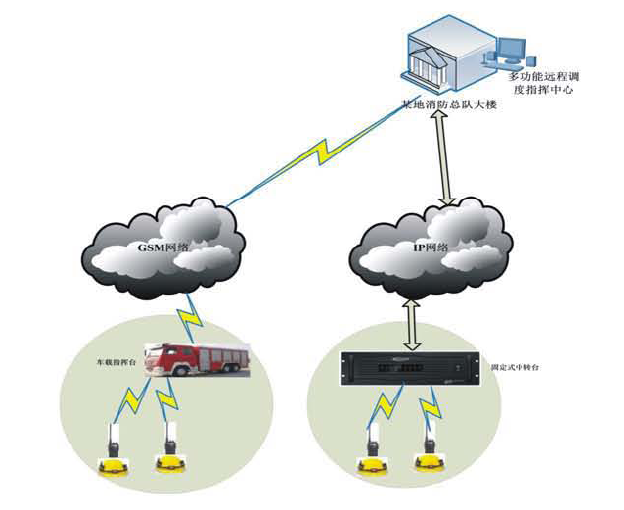

Ip互聯和公網互聯方案
IP互聯是一種有效的擴展通信系統的低成本解決方案，可以將多個位置分散的相同或不同頻段的系統通過IP網絡連接起來，形成一個不受地域限制的無線通信網絡；同時，車載指揮臺內嵌公網通信模塊，可以接人移動公網，可將不同區域的系統通過公網連續起來。該方案組網方式更加靈活，可根據需要快速臨時組網，不受地域限制。
2、方案優勢
PDT消防應急指揮調度系統解決方案主要以下特點和優勢：
釋放現場消防人員的雙手保護現場消防人員的生命安全
專業化、個性化的頭盔電臺是專門針對消防員而設計的通信設備。頭盔一體式設計，佩戴更加方便快捷，采用骨導耳機，抗噪音能力強，確保在作業時能順暢的接收指揮信息。從而能夠有效釋放現場消防人員的雙手，無需手動操作即可通過骨導耳機清晰地聽到指揮調度人員的呼叫。頭盔式電臺具有多種報警模式，消防員靜止或倒地時會自動報警，并通過聲光指示讓附近的救援人員能夠及時看到、聽到其求救信號，從而提高了安全保障保護了現場消防人員的生命安全。
多種報警模式
頭盔式電臺、頭盔式通信員電臺是為消防員量身定制的產品，設備佩戴方便，讓一線消防員能更好的接收指揮信息，同時產品帶有倒地報警、靜止報警等功能，在遇險時能迅速啟動報警。
電臺寫頻軟件中可以設置8套報警系統，每個信道單獨可選擇使用其中的一套。報警模式有多種，包括:緊急警報、緊急呼叫、緊急報警和跟隨語音、跟隨報警音可通話等。其中，緊急警報是電臺啟動后會向外發射報警（先發一段報警音，接著是背景語音，同時亮LED燈，直到發射超時后退出，同時也自動退出報警；緊急呼叫是電臺啟動后會響蜂鳴器；亮LED燈，按PTT后，向外發射報警(先發一段報警音，接著是背景語音，同時停止響蜂鳴器，松開PTT后停止向外發射報警，繼續呼蜂鳴器，緊急報警和跟隨語音是電臺啟動后向外發射報警(先發一段報警音，接著是" XXX報警呼救"語音，接著是發射背景語音，同時亮LED燈，發射的總時間為"發送周期"所設的時間，時間到后停止發射報警，開始響蜂鳴，該狀態下可以接收語音"向蜂鳴器時間為"接收周用" 所設的時間，時間到后停止響蜂鳴器，開始發射報警，如此循環，循環次數為" 循環次數"中所設的次數。
跟隨報警音可通話過程與"跟隨報警音一樣，但報警過程中可按PTT發射通話，停止報警，松開PTT后繼續報警，緊急呼救啟動后向外發射報警（連續發3遍"XXX報警呼救每兩次間間隔1秒，同時亮LED燈，發完后自動停止發射報誓，開始響蜂鳴器。
快速組網、無縫覆蓋
消防部門在接到任務后，消防指揮車及消防隊員一并趕往事故現場，安裝在車上的車載指揮臺是-個雙模車臺(350MHz專網和GSM公網），事故現場采用常規350M通信設備進行通信，車載指揮臺和遠程指揮調度中心通過GSM鏈路進行通信。車載指揮臺內部實現350M專網和GSM公網互聯互通。從而實現快速組網的目的。
由于地方復雜、建筑物遮擋等原因，在事故發生可能存在信號盲區，導致無法通信或通信不順暢。該解決方案借助GSM網絡覆蓋廣的優勢，在GSM網絡覆蓋范圍內，裝有車載指揮臺的車臺開到哪里，指揮調度臺的通信就能延伸到哪里。另外，通過便攜式中轉臺也可實現350M專網通信距離的延伸，有效解決通信距離短或信號盲區問題。

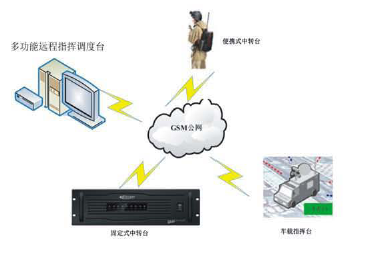

專網和公網互聯
該系統中的車載指揮臺內嵌GSM模塊，!實現了350MHz公安專網和公網的互聯互通，從而可有效實施遠程調度指揮中心對消防救災現場的指揮處理。遠程的調度指揮中心可實現統一的指揮調度，這有效地提升了現場應急處理效率。

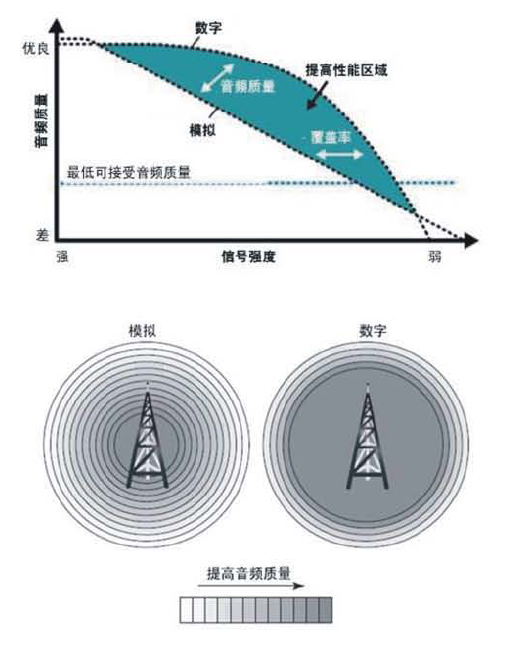

數字語音、抗干擾能力強. 語音質量更好
PDT系列產品采用先進的數字語音壓縮技術，可很好的抑制噪音，尤其在信號覆蓋范圍的邊緣，擁有比模擬技術更優質的語音質量。數字處理可過濾噪音并從有損的傳輸中建新構造信號，使用戶在有效的通信范圍內，能獲得更清晰的話音。
頻譜利用率高 可容納更多用戶
PDT系統采用TDMA技術在12.5kHz信道間隔內支持2路話音，在相同頻譜資源下可容納更多用戶
實現模擬向數字平滑過渡
我們研發的頭盔式電臺、手持電臺、車載指揮臺和中轉臺均具有模擬與數字兩種通信模式，在模擬工作模式下與傳統350MHz對講機互聯互通，頻譜資源、系統、常規設備不受影響，實現模擬向數字平滑過渡。
更豐富的業務功能
PDT系統具有豐富的業務功能，除了提供基本的語音業務外，還有個呼、組呼、全呼、緊急呼叫、短信、GPS定位、遙斃、喚醒、監聽等功能。
語音加密功能
真正的數字語音加密密鑰可確保通話的私密性。
組網方便、快捷
組網設備簡單，做到指揮車開到哪里，網絡就能覆蓋到哪里；組網設備簡單.盲區可通過便攜式中轉臺快速進行覆蓋。
三、試驗網運行情況
省消防總隊及下屬四個中隊等地均進行了試驗網運行， 其中：省內有13套系統在運行，運行時間超過1年。
各消防中隊對該消防通信系統進行了大量試用，根據實拔需要， 在各種使用環境（樓字、街道、隧道、消防訓練現場等)中，對該系統進行了全面、反復的實地測試。通過消防官兵的驗證， 系統測試滿足其通信指揮及覆蓋要求， 通話清晰、聲音洪亮、語音流暢，滿足消防通信使用要求。
本解決方案在2014年9月北方五省跨區域地震救災實戰拉動演練中獲得實際應用，各方面對該解決方案反應良好， 認為該解決方案可以很好地解決現場救災指揮調度工作。下因?yàn)檠菥毈F(xiàn)場。
通過各地試驗網的大最試用?？梢钥闯?， PDT消防應急指揮系統解決方案能夠有效解決現場應急調度的及時和準確性， 同時能夠有效的改變現有手持對講的弊端，采用頭盔上固定方式，有效的解放現場消防人員的雙手，通信更加方便，通過倒地報警、靜止報警等功能，保證了消防官兵的人身安全，通過頭骨進行語音傳導，提高了抗干擾能力；應急現場實現了實時調度指揮，提高了通信效率， 使現場指揮人員更準確、有效的進行指揮調度。設備操作人員和一線救援人員能夠很及時準確的接收相關指令，進行最快速度進行相關指令的執行。目前，各地試驗同運行良好，很好地滿足了消防行業實際應用需求。
四、結束語
如前所述，基于我國公安部PDT技術標準， 結合公安部應用創新計劃項目《公安消防應急指揮調度系統研制》項目中的實際需求，我們研發的消防應急指揮調度系統解決方案可以有多種不同的部署方案， 能夠滿足消防用戶在不同應用場景下的需求，通過多種報警功能有效保護現場消防員的人身生命安全，便攜式中轉臺則有效彌補了信號盲區 ，擴大了覆蓋范圍，并且通過車載指揮臺能夠借助GSM公網與后方的指揮調度中心及時保持聯絡，確保事故處理及時、有效，這些特點使得該解決方案能夠有效地適用于我國的應急消防救災行業中。
華航通訊一直致力于為公共安全部門提供穩定可靠的應急通訊系統、應急指揮調度系統，
